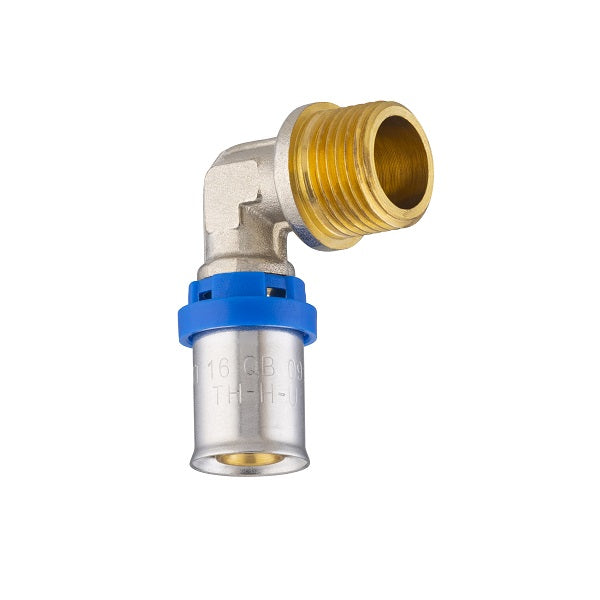

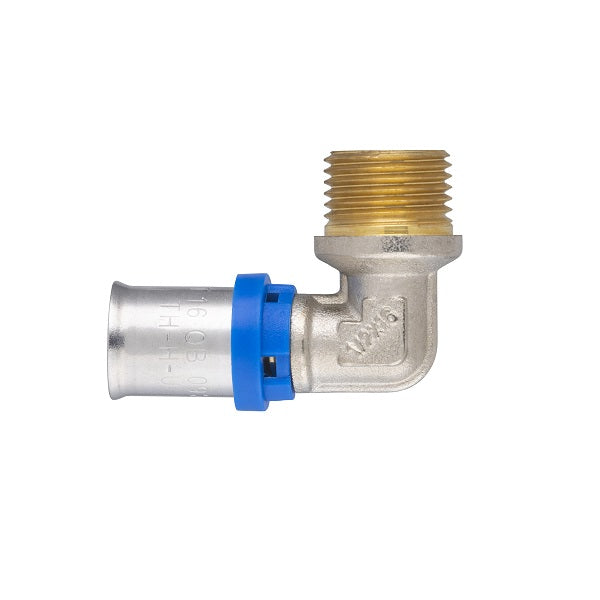

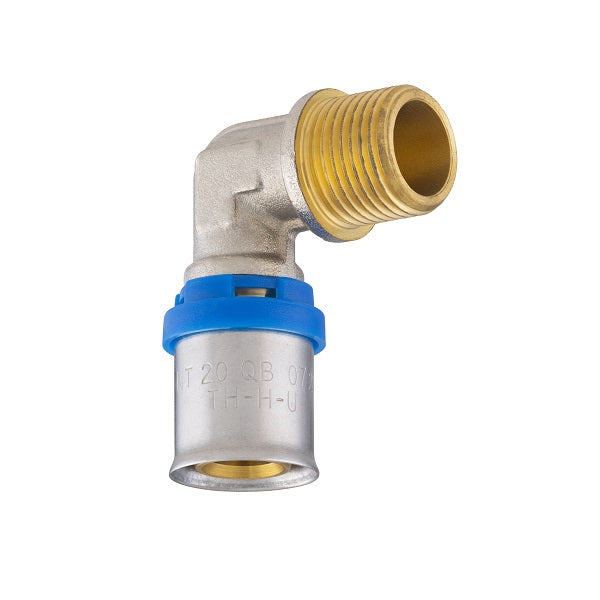

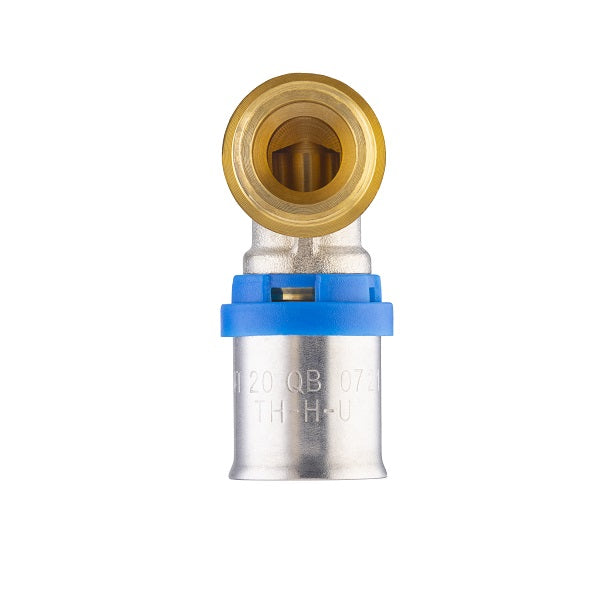

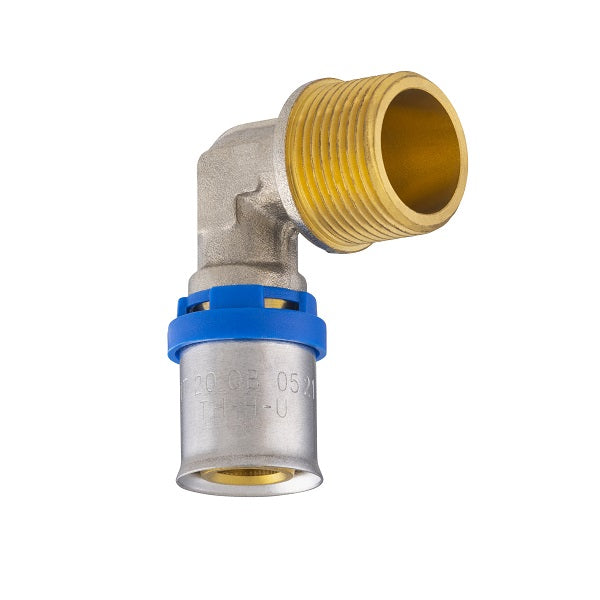

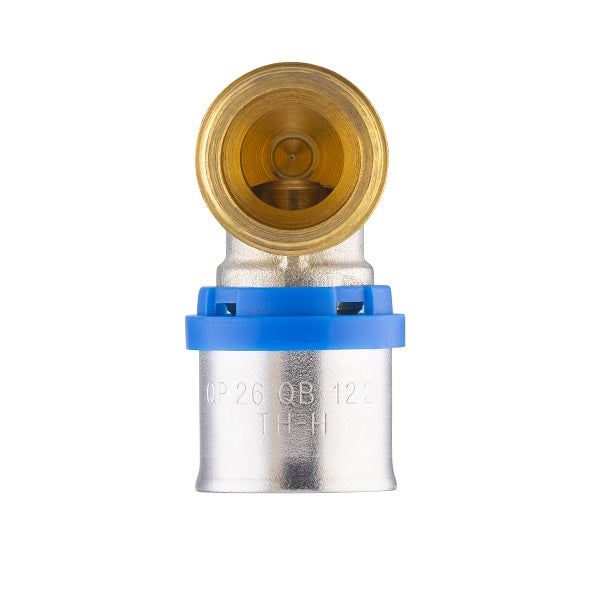

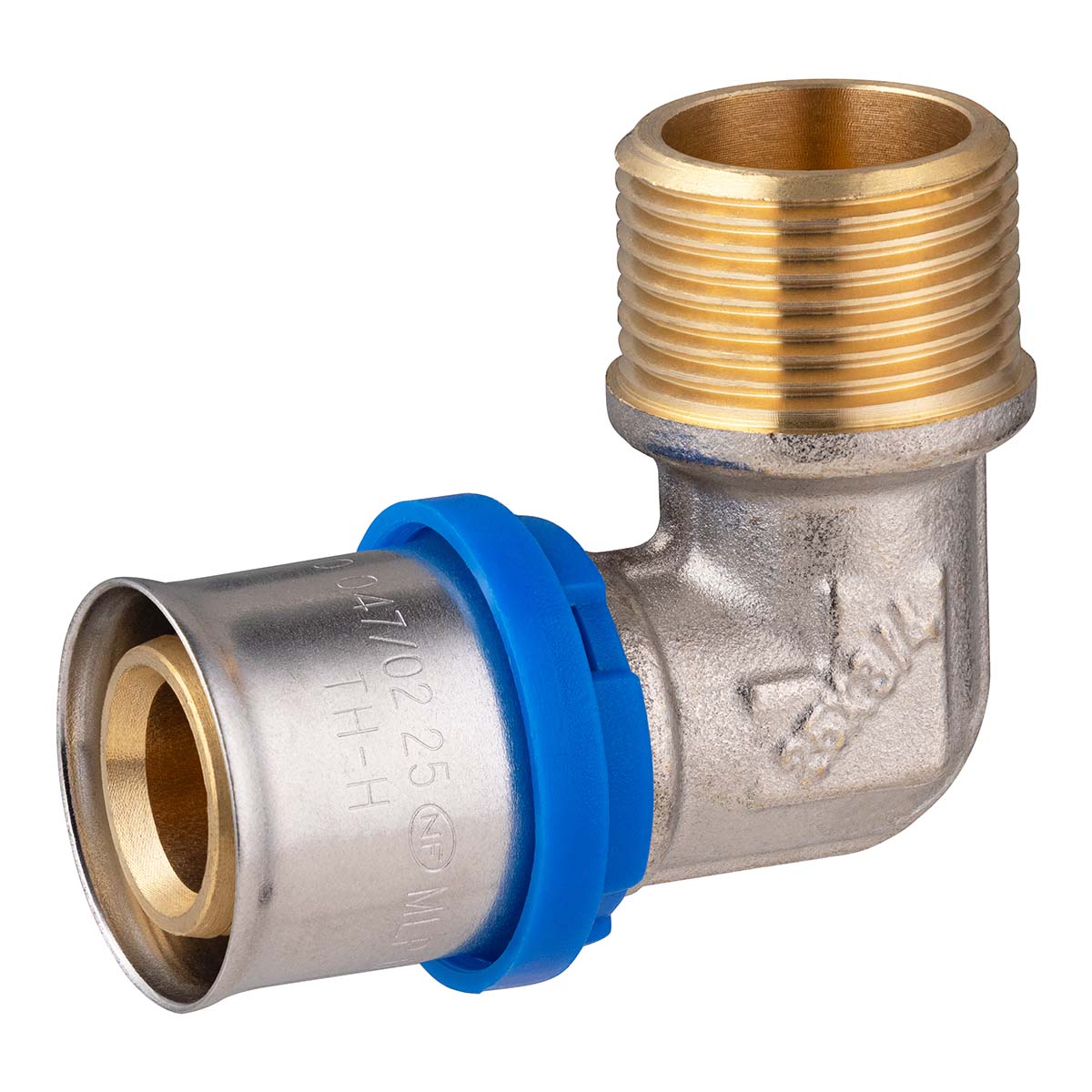

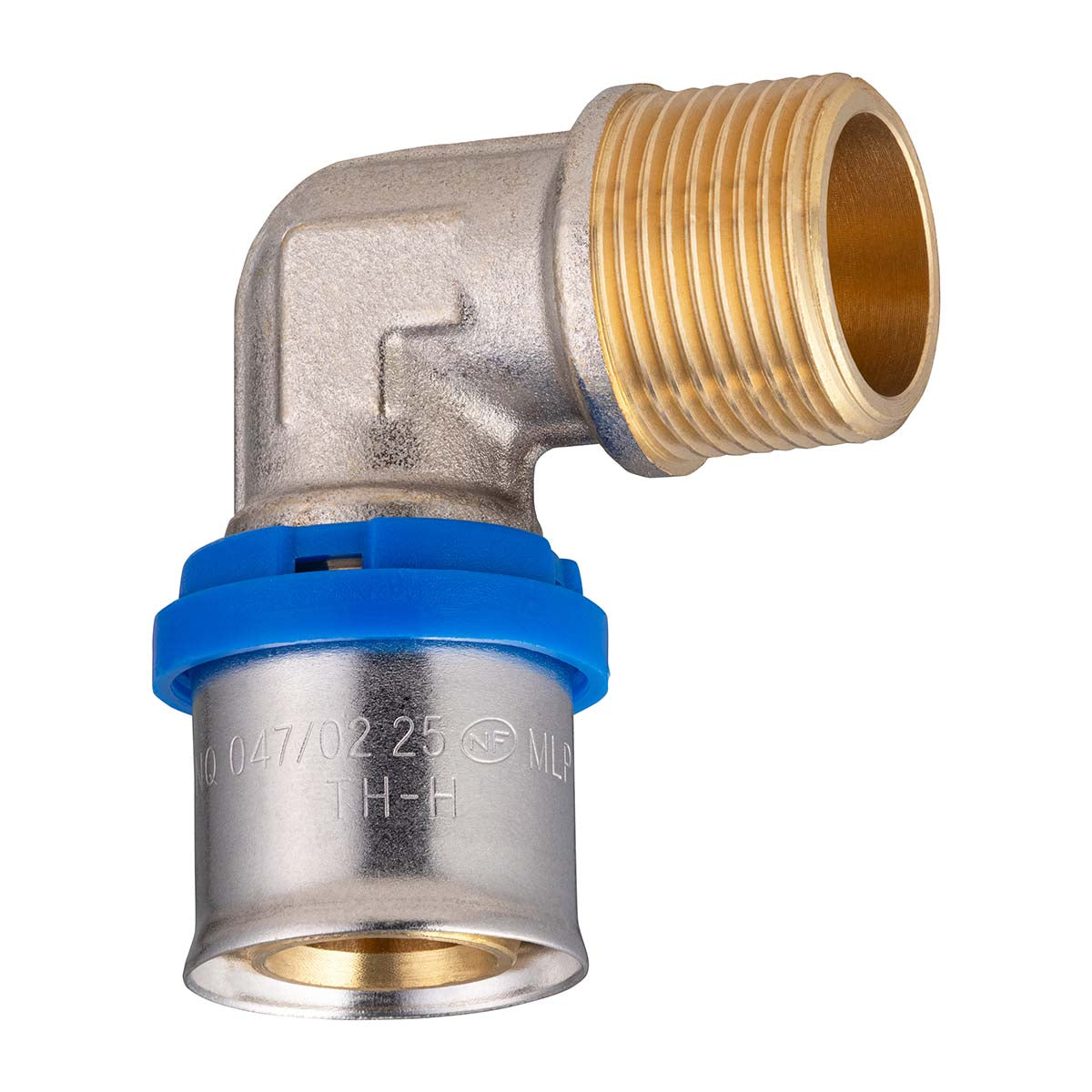

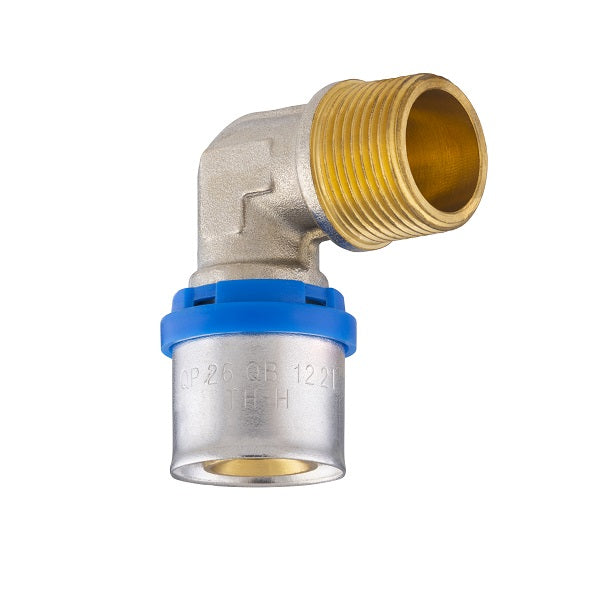

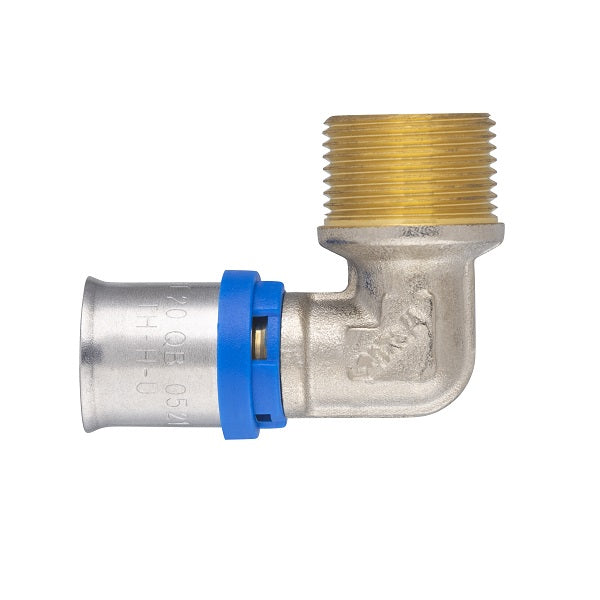

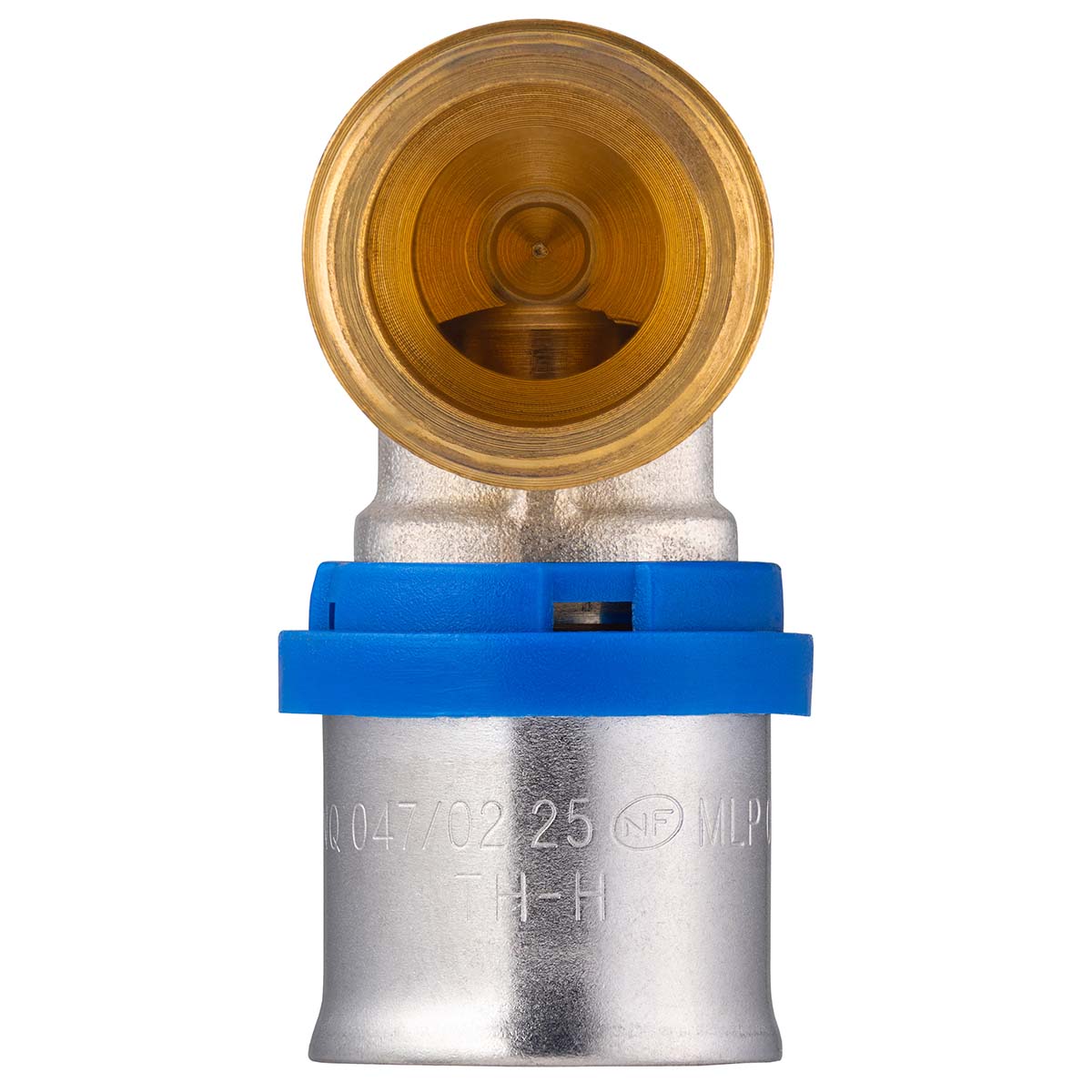

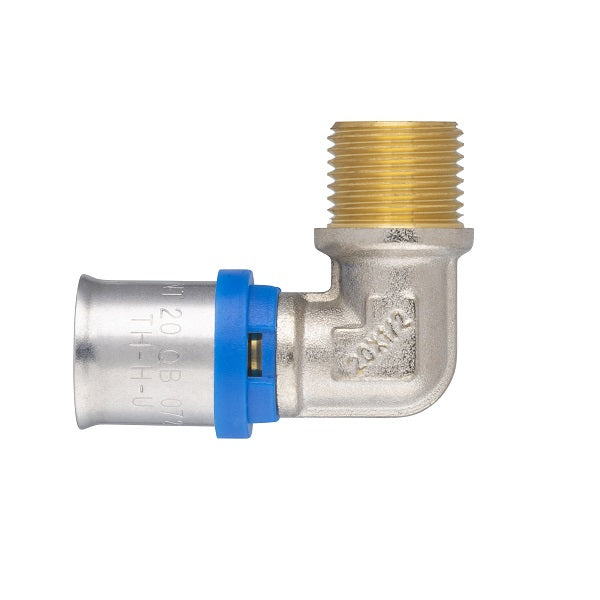

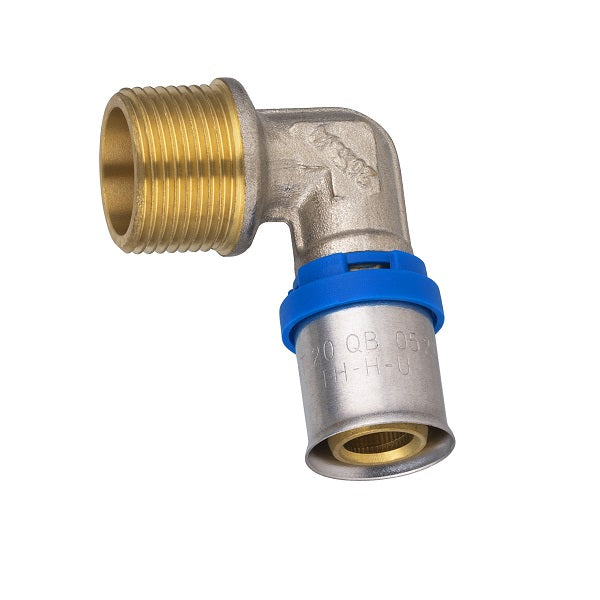

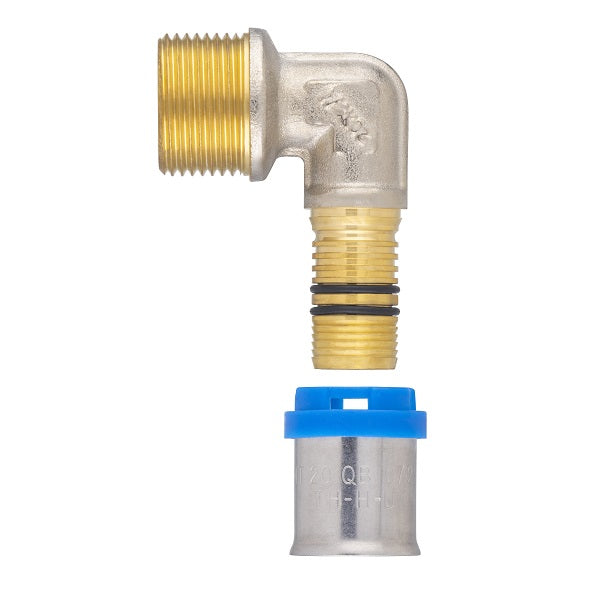

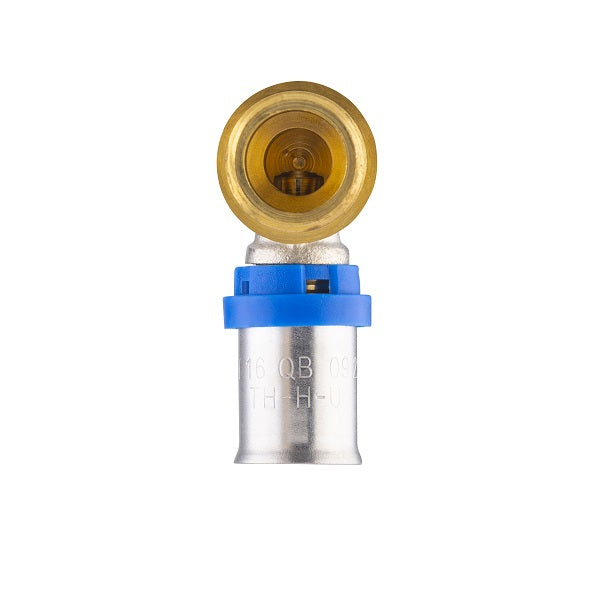

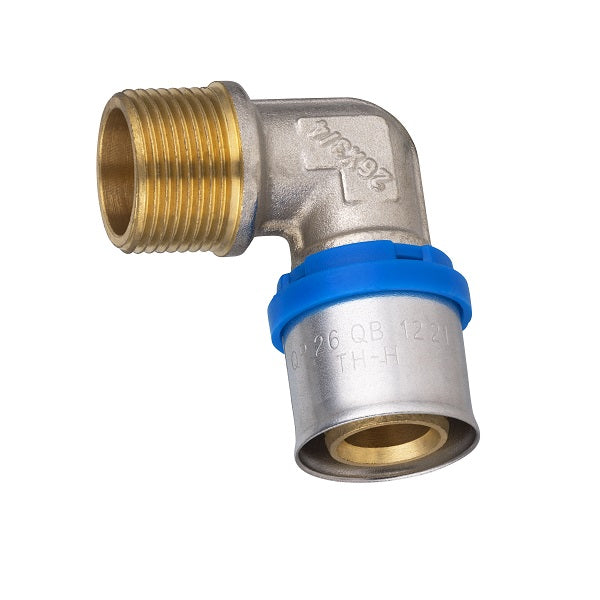

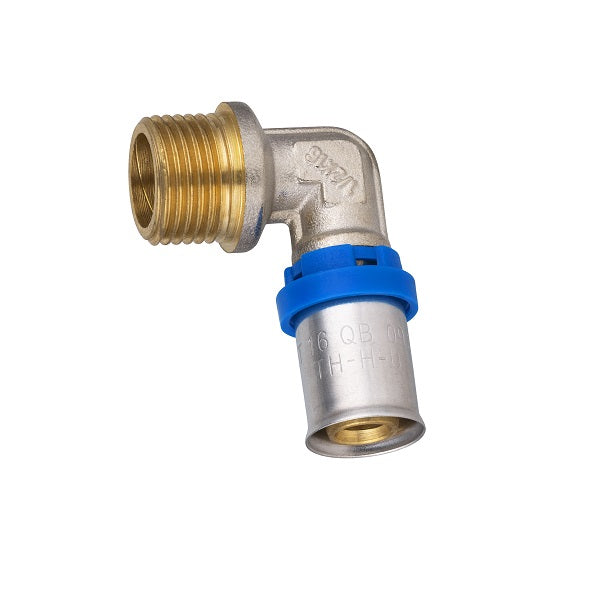

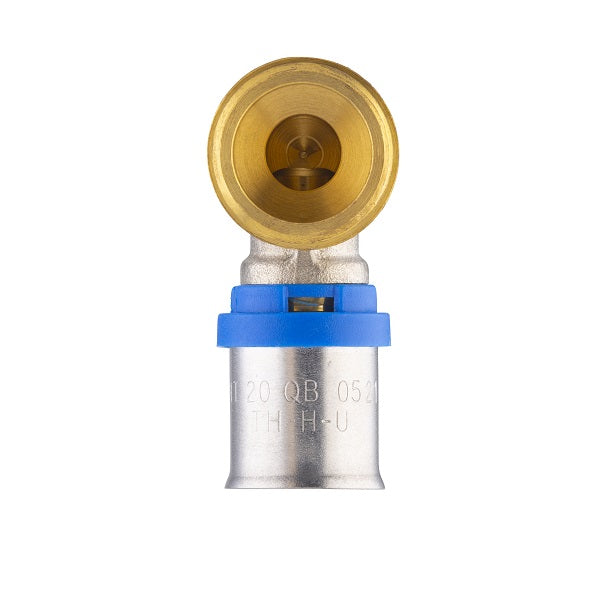

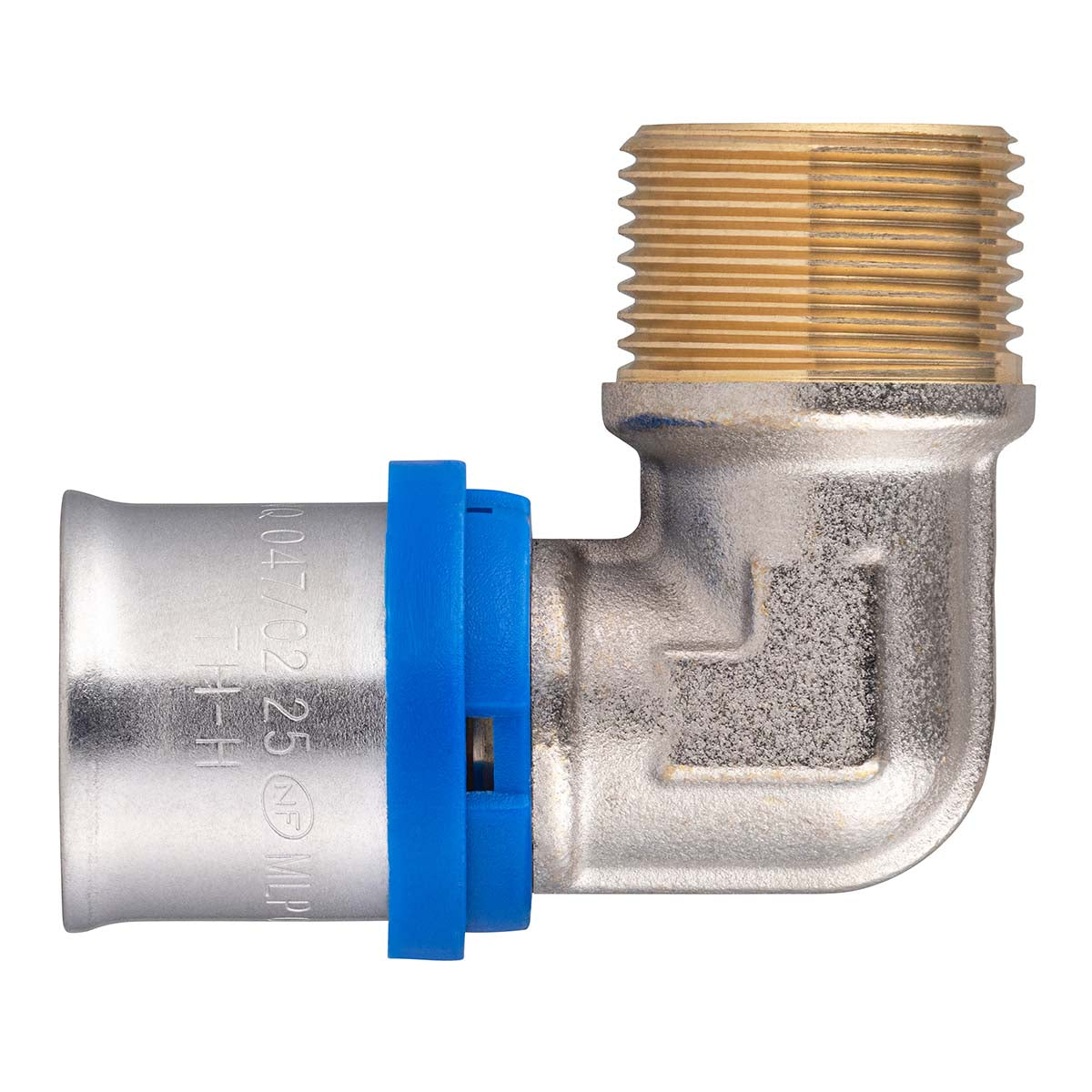

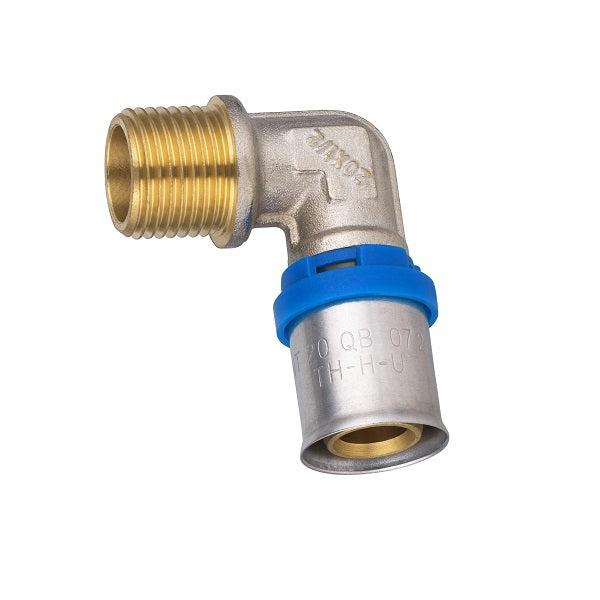

Cotovelo Masculino Multicamadas

Para conectar um tubo multicamada por crimpagem e um elemento a ser rosqueado perpendicularmente

Ideal em momentos em que o espaço é muito limitado para dobrar o tubo sem risco de beliscá-lo

Conector para tubo multicamada, os conectores da marca QUICK PLOMBERIE para cravar são certificados multiperfil, para serem conectados com uma prensa manual ou com uma prensa multicamada manual com buchas TH, H ou U, o anel HDPE permite verificar o posicionamento correto do tubo no conector antes de crimpar

Conexão para Imprensa

Para ser conectado a um tubo multicamada por crimpagem, com perfis TH, H ou U

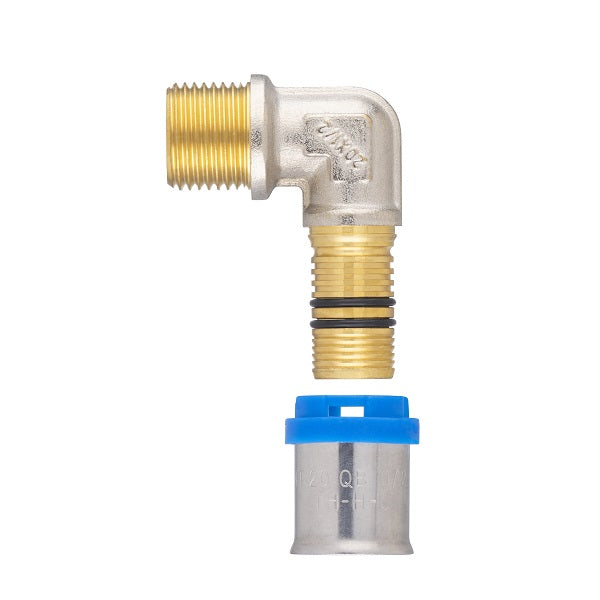

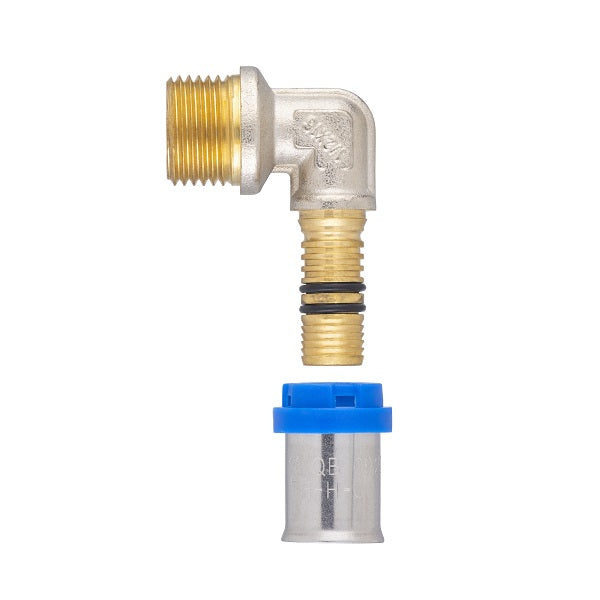

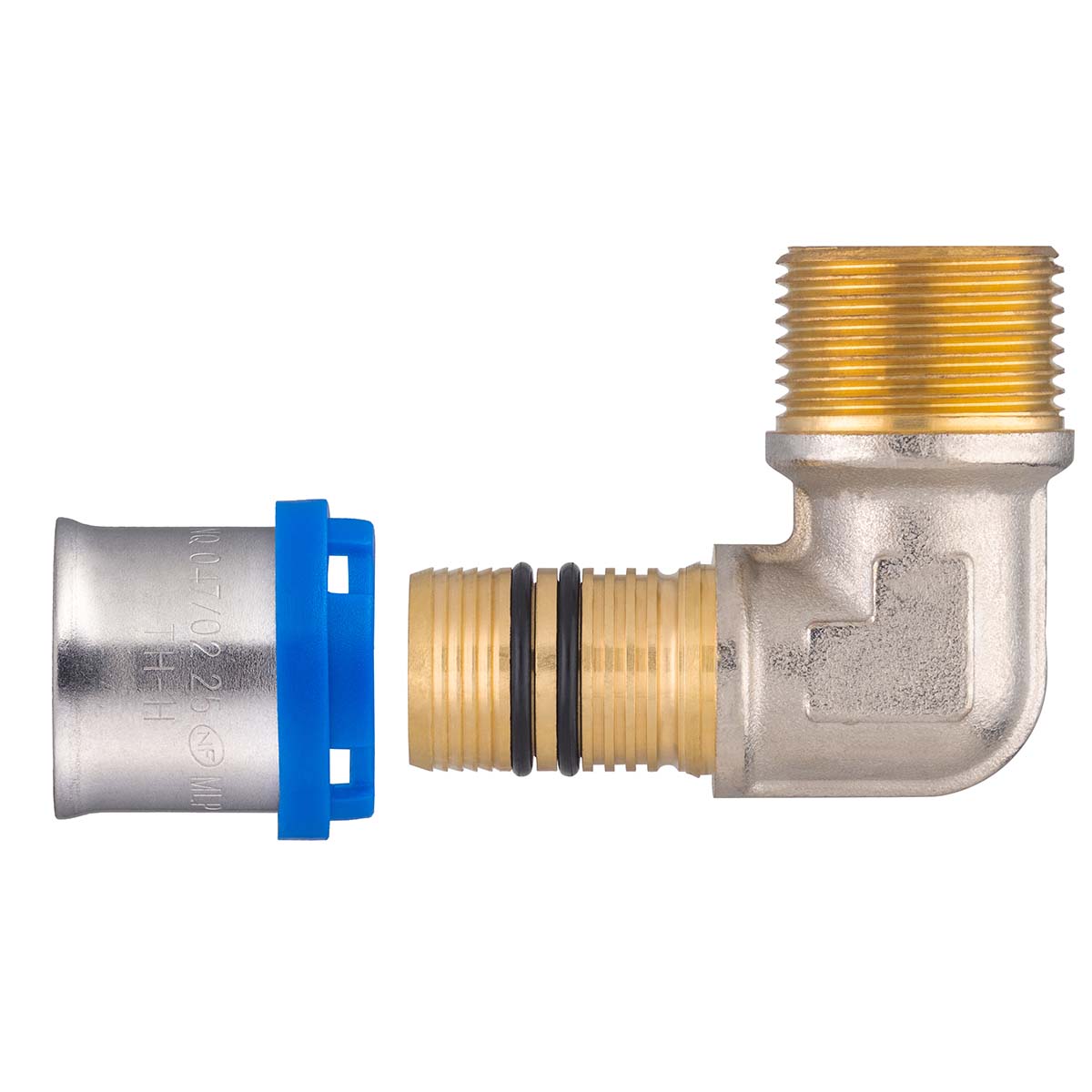

O-ring duplo no inserto

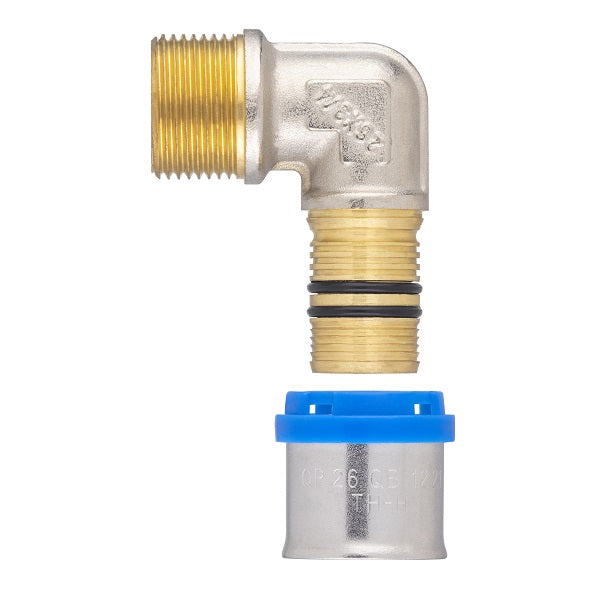

Perfis TH, H para diâmetro 26

Conexão Roscada Macho

Assento plano suficiente para posicionar uma junta plana , oferecendo assim uma opção de conforto não desprezível quando uma vedação não pode ser feita com serapilheira ou Teflon

A rosca hexagonal permite um aperto confortável da chave

Faça sua conexão com uma ferramenta de crimpagem equipada com buchas de perfil TH, H, U, normalmente fornecidas em 90% das prensas de circulação

A certificação de crimpagem compatível com múltiplos perfis, mencionada no Certificado Técnico de Construção CSTB, proporciona a você tranquilidade e segurança para suas obras e obras

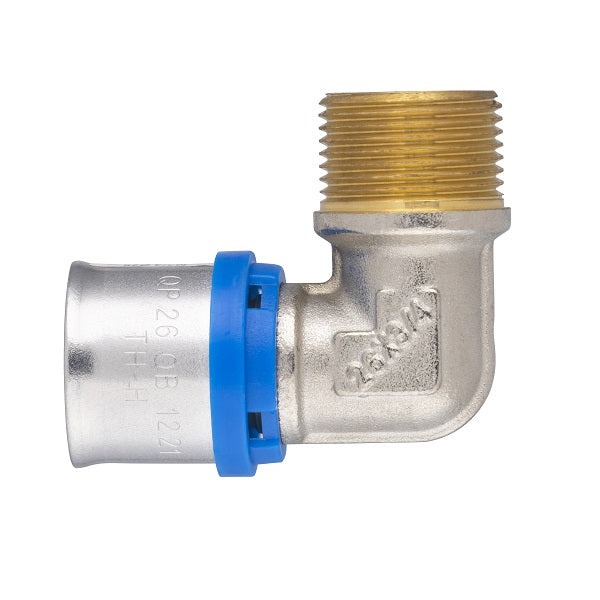

Para diâmetro 26 = perfis TH e H

A crimpagem de conectores multicamadas é feita em alguns estágios

Ferramenta de crimpagem necessária

Os conectores a cravar necessitam de estar equipados com prensa multicamada elétrica para uso regular e intensivo, ou prensa multicamada manual para um único trabalho, ou se a instalação, seja canalização, aquecimento sanitário, não justifique o investimento para tal

+

Um cortador de tubos adequado e um medidor de rebarbação para garantir o corte e a preparação adequados do tubo multicamada antes de fazer a conexão

Estágios de conexão de um conector multicamada

1- Faça um corte reto no tubo Multilayer com o auxílio de um cortador de tubo adequado

2-Calibre e rebarbe o tubo com o alargador

3- Posicione o tubo e mergulhe-o no conector, entre o inserto de latão com O-ring duplo e o anel de aço inox

Os orifícios no anel azul permitem verificar o posicionamento correto do conector no tubo antes da crimpagem.

4- Coloque o anel conector na bucha da prensa multicamadas ou da máquina a bateria

5- Conexão finalizada!

Conectores com conformidade técnica CSTB

Aviso Técnico 14.1/19-2289_V1_E1

O Centro Científico e Técnico da Construção presta aconselhamento técnico sobre produtos que cumprem os mais elevados padrões de qualidade para as suas instalações, com base em ensaios laboratoriais, para ligações hidráulicas = resistência à pressão, resistência ao golpe de aríete e resistência ao choque térmico

domínio do aplicativo
