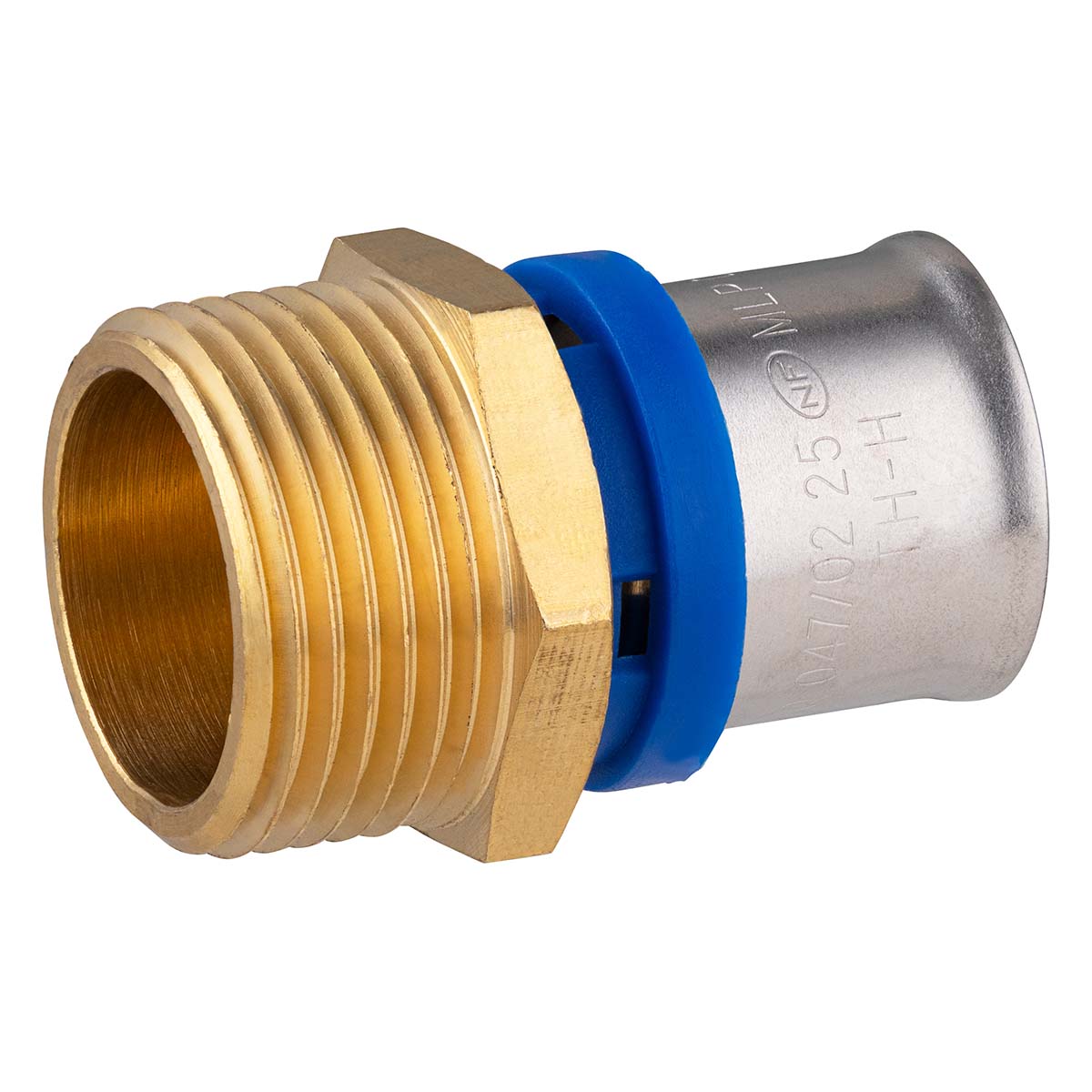

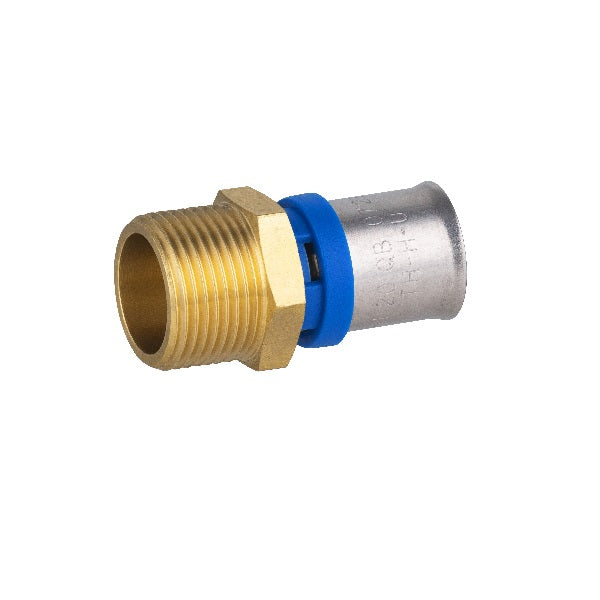

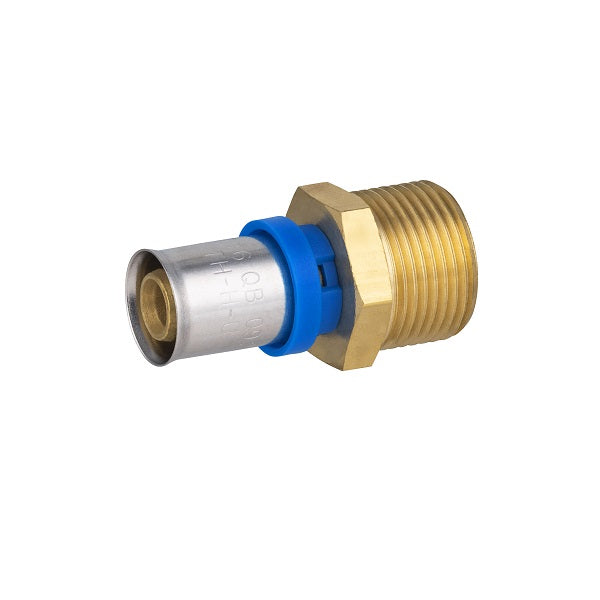

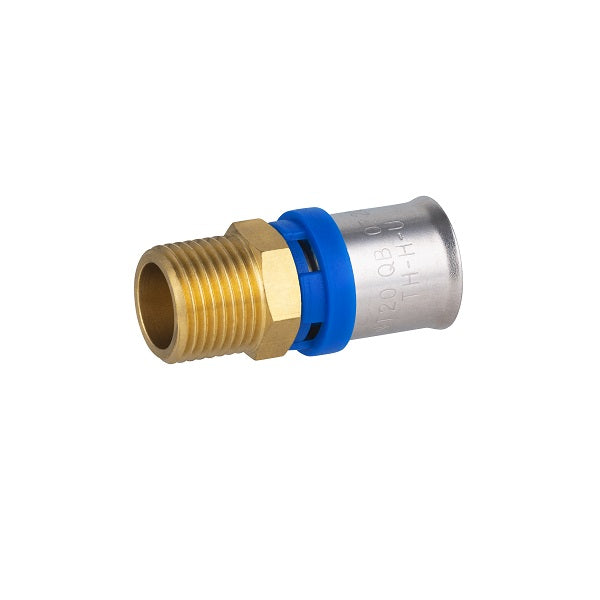

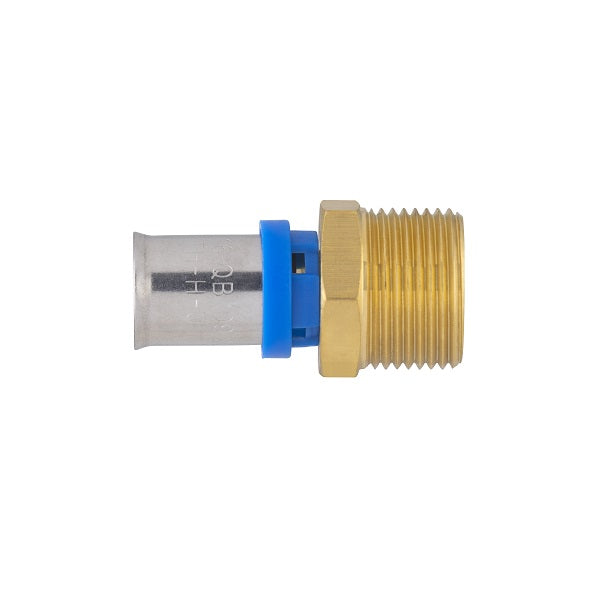

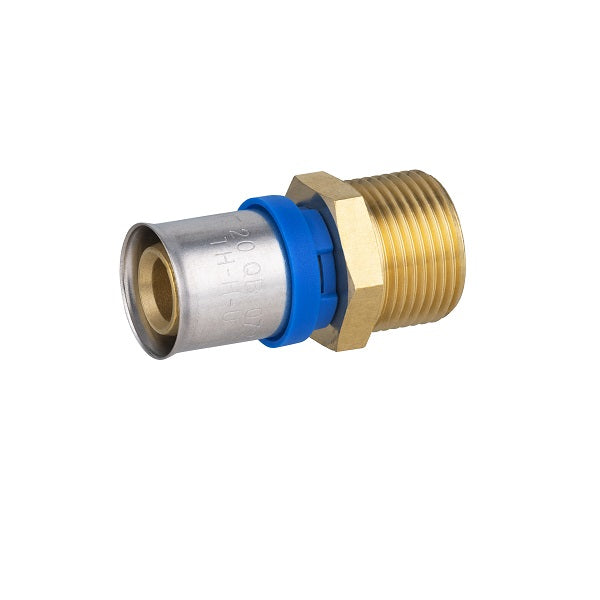

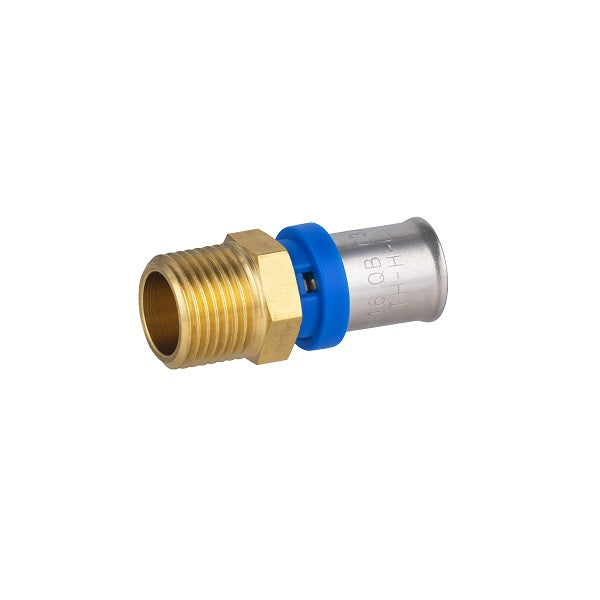

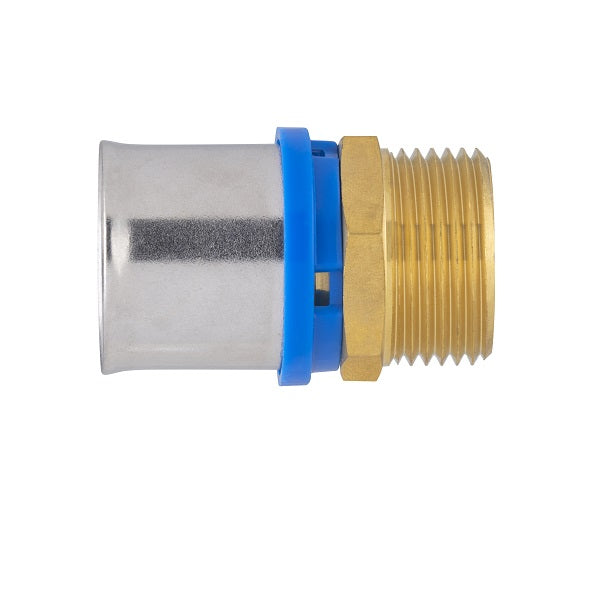

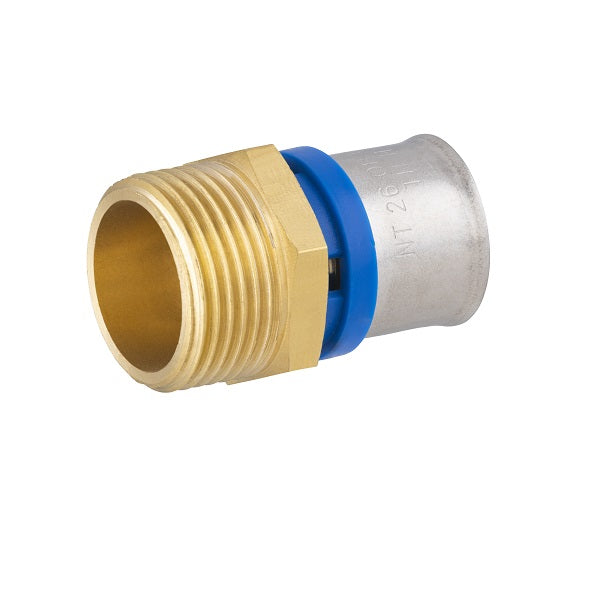

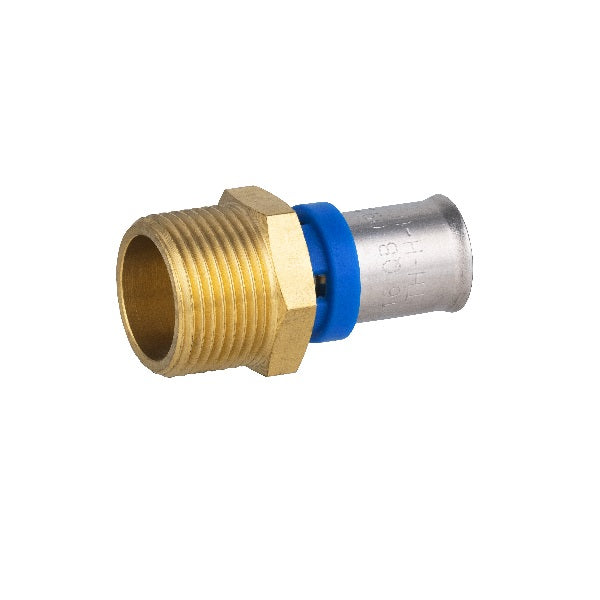

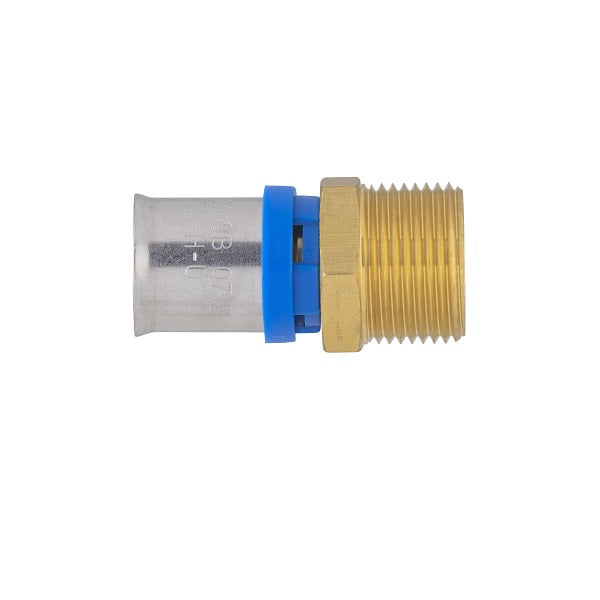

A conectar por prensado sobre un tubo multicapa de un lado, hilo macho por el otro para una conexión a un aparato o a otro conector

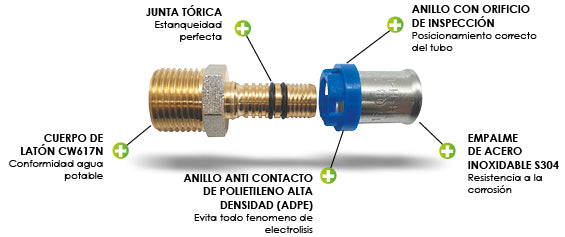

Racor para tubo multicapa, los conectores a prensar marca QUICK PLOMBERIE son multi perfil certificados, para ser conectados con una maquina prensadora o con una prensa multicapa manual con casquillos TH, H o U, el anillo en HDPE permite verificar el buen posicionamiento del tubo en el conector antes de realizar el prensado

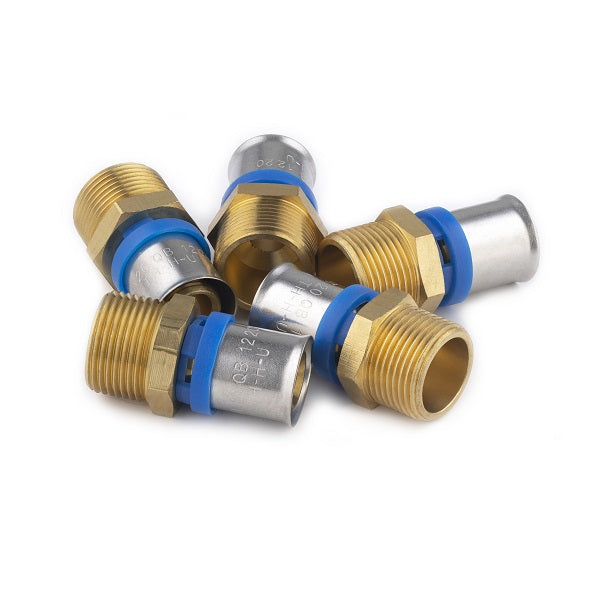

Disponibles a la venta por unidad o en bolsas de 5, 6 o 10 unidades

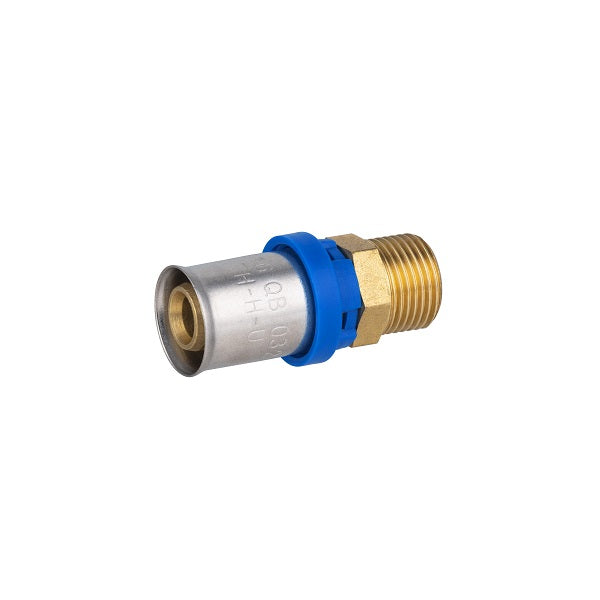

Conexión a Prensar

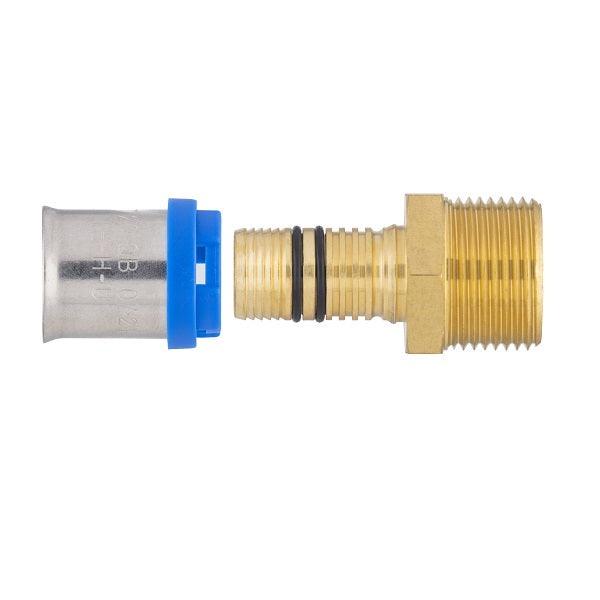

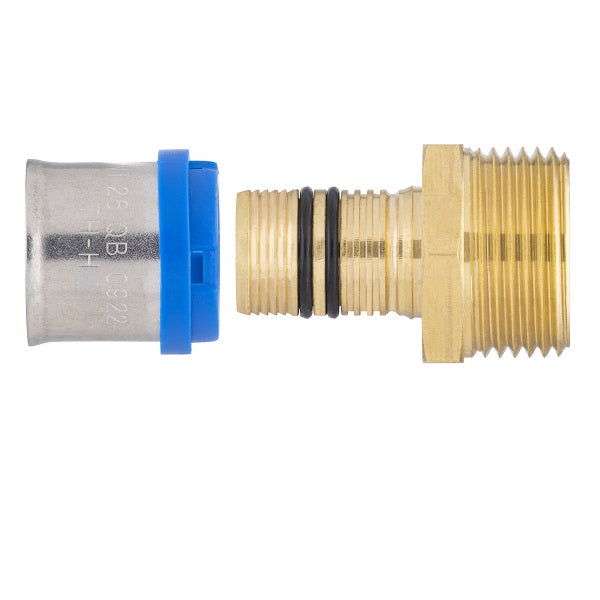

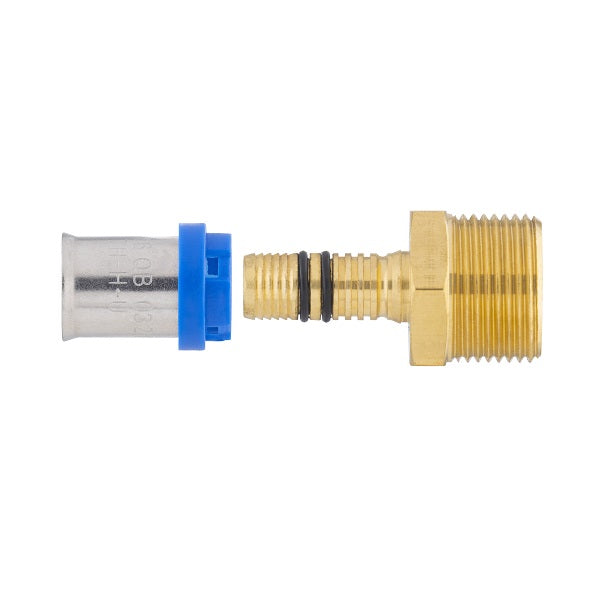

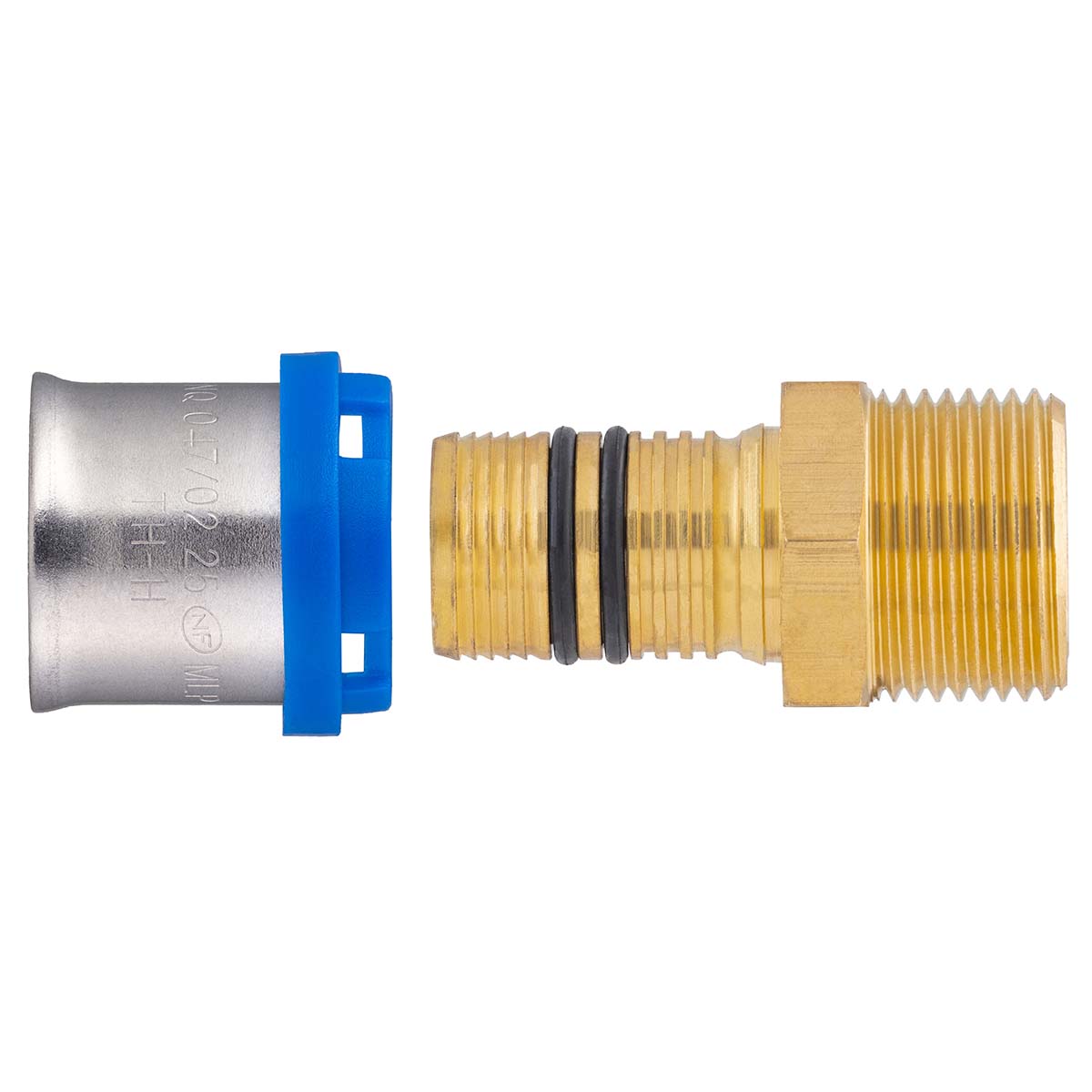

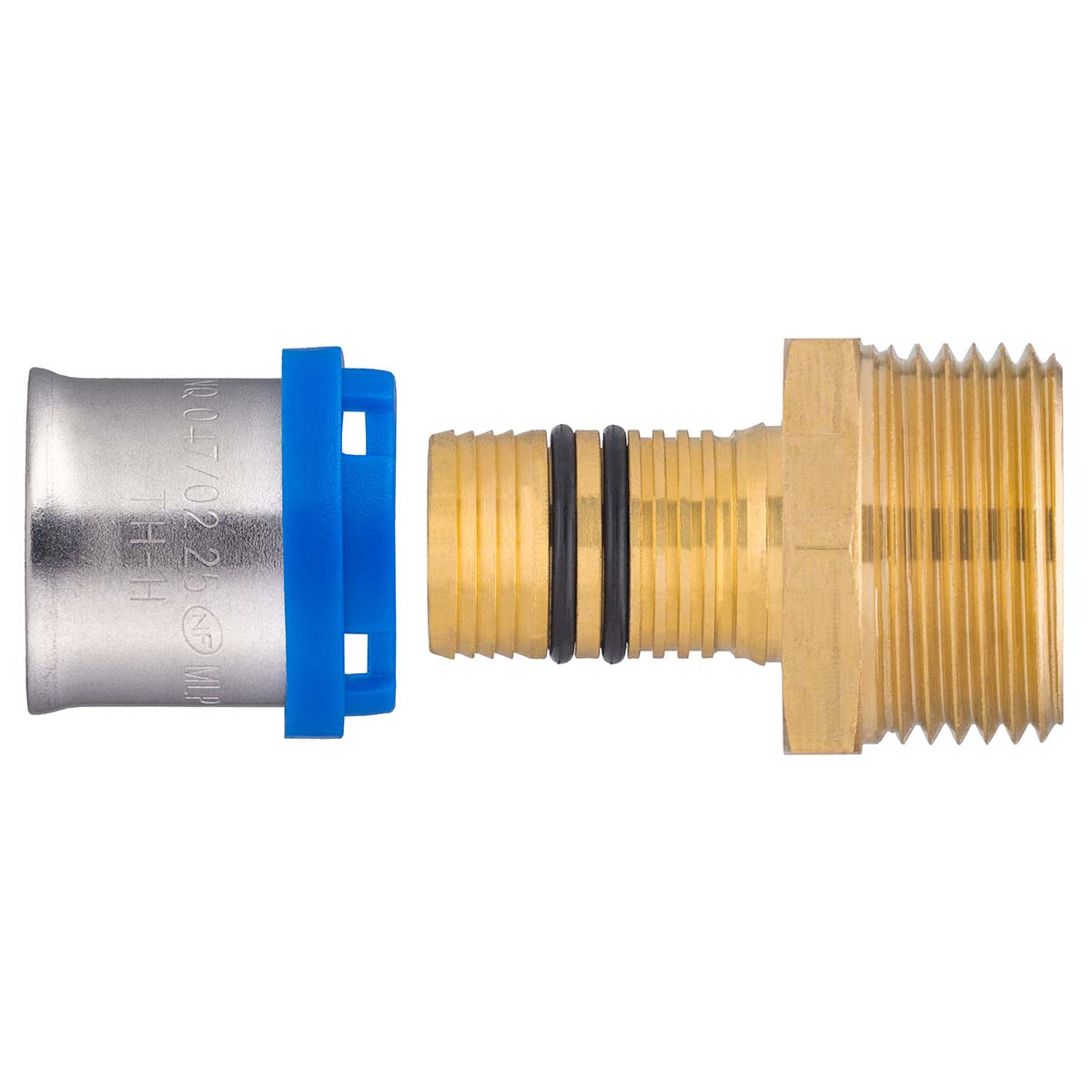

Doble junta tórica en el inserto
Perfiles TH, H para diametro 26

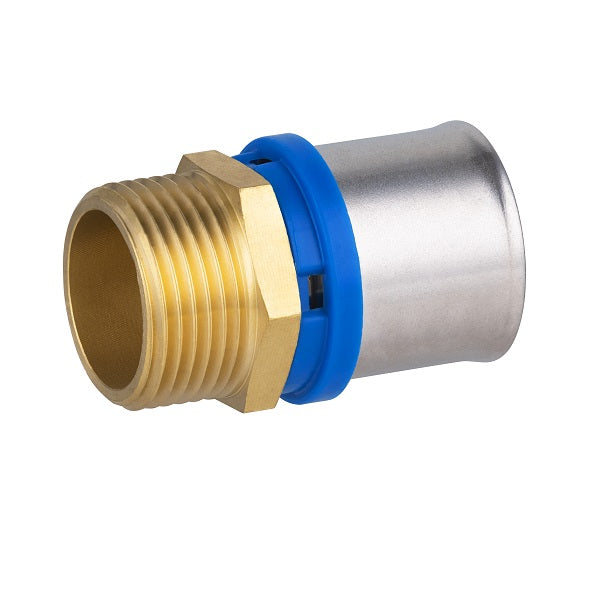

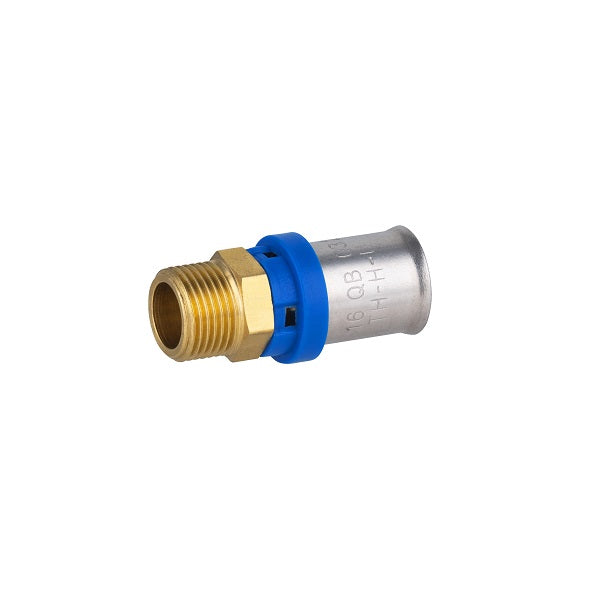

Conector a Roscar Macho

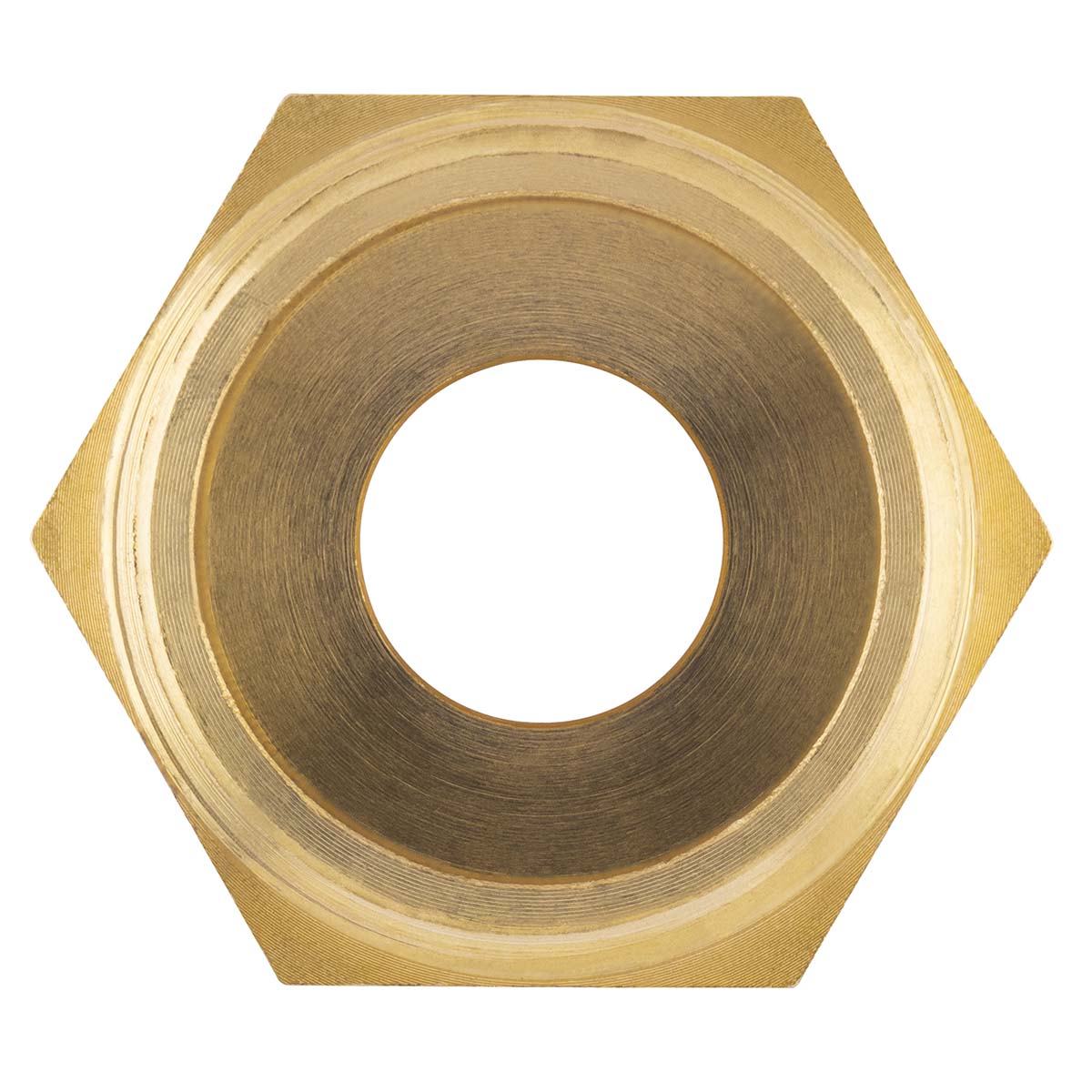

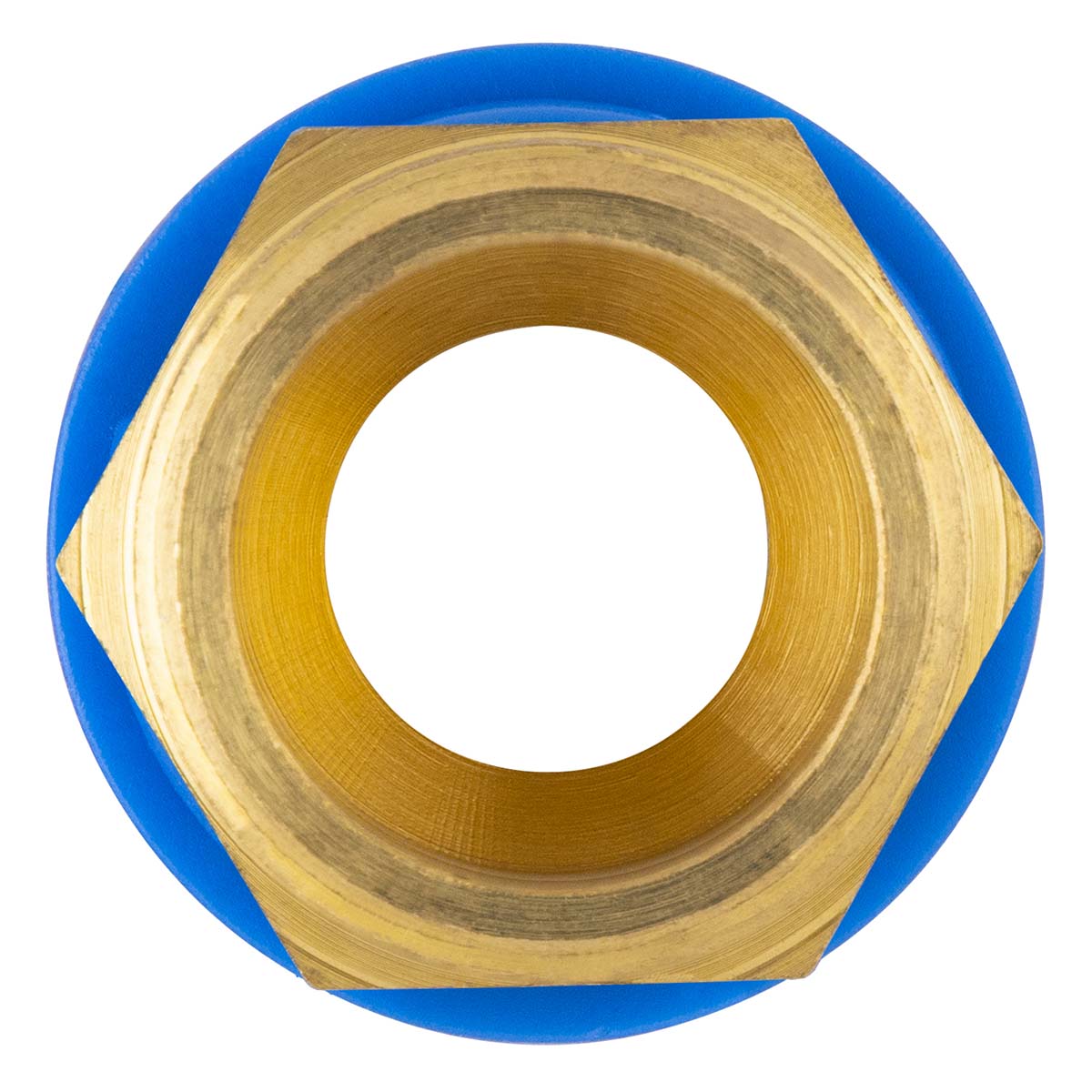

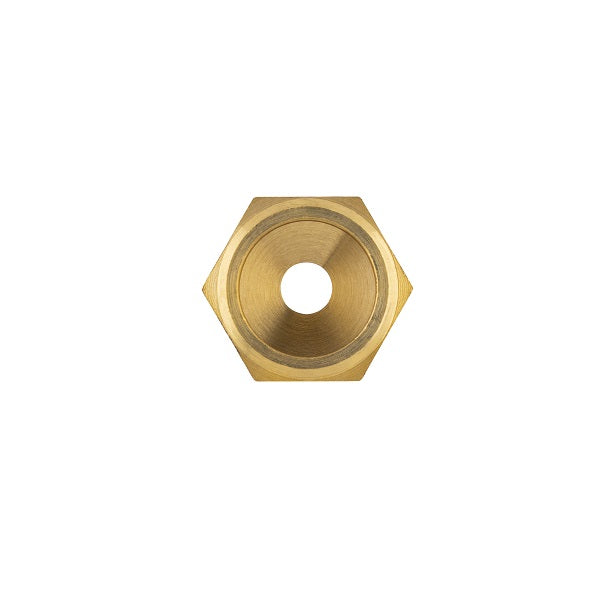

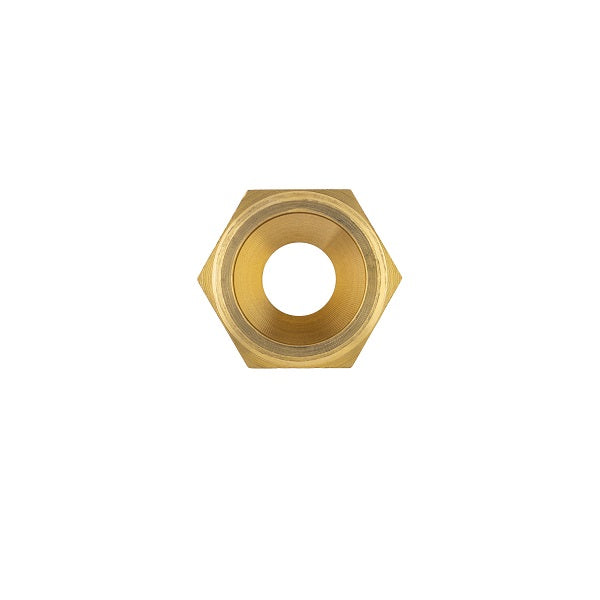

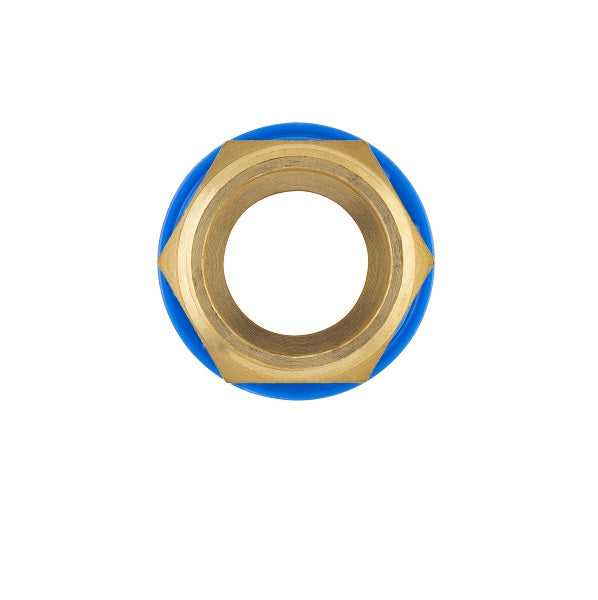

La tuerca hexagonal permite un apriete a la llave confortable
Haga su conexión con una herramienta para prensar equipada de casquillos en perfiles TH, H, U, normalmente proporcionadas en el 90% de las prensas en circulación
La certificación del prensado compatible con multiples perfiles, mencionada en el Certificado Técnico de la Construcción CSTB, aporta a usted una tranquilidad y seguridad para sus obras y trabajos

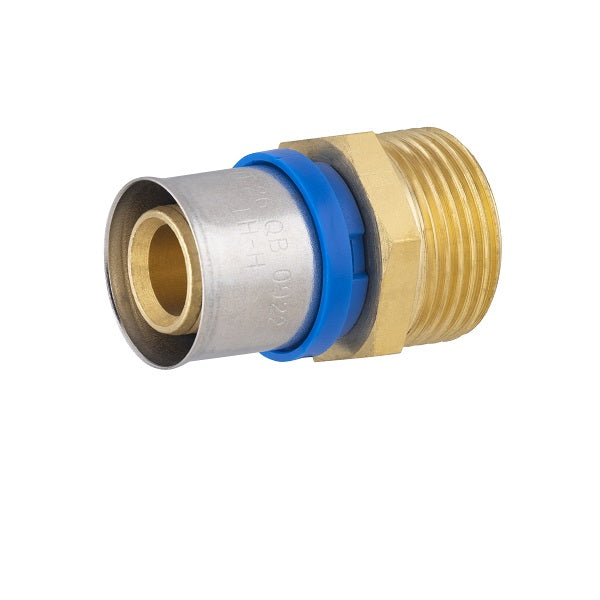

Para el diámetro 26 = Perfiles TH y H
El prensado de racores multicapa se realiza en algunas etapas
Herramienta para prensar necesaria
+
Una Tijera corta tubo adecuada y un Calibrador desbarbador para garantizar un corte correcto y preparación del tubo multicapa antes de realizar la conexión
Etapas de conexión de un Racor Multicapa
1- Realizar un corte recto en el tubo Multicapa con la ayuda de una tijera corta tubos adecuada
2- Calibrar y desbarbar el tubo con el calibrador escariador
3-Posicionar el tubo y hundirlo en el conector, entre el inserto en latón con la doble junta tórica y el anillo en inox
Los agujeros en el anillo azul, permiten verificar el buen posicionamiento del conector en el tubo antes de realizar el engastado
4- Colocar el anillo del racor en el casquillo de la prensa multicapa o de la maquina a batería
5- Conexión terminada!
Racores con Conformidad Técnica de la CSTB
Noticia Técnica 14.1/19-2289_V1_E1
El Centro Científico y Técnico de Construcción, entrega asesoramiento técnico sobre productos que cumplen con los más altos estándares de calidad para sus instalaciones, basándose en sus ensayos en laboratorios, para los conectores de fontanería = resistencia a la presión, resistencia a golpes de ariete y resistencia a choques térmicos
Dominio de aplicación
Agua caliente y agua fría sanitaria, redes de calefacción
Clase 2 | Clase 4 | Clase 5
Conforme a la norma ISO 10508
Presión de servicio y resistencia a la temperatura
Para la Fontaneria Sanitaria
Clase 2 = 10 bares de presión para las instalaciones de agua caliene y agua fria sanitaria hasta 95° Celsius
Una instalación sanitaria domestica es habitualmente alimentada a 3 bares de presión
La temperatura del agua a la salida del calenador de agua es habitualmnte situada en 55° Celsuis y 60° Celsius
Para Calefacción
Clase 4 = 10 bares de presión para instalaciones de calefacción baja temperatura y calefacción por piso radiante hasta 100° Celsius
Clase 5 = 6 bares para los radiadores de alta temperatura = hasta 100° Celsius
Conector en latón
Material duradero, robusto y reciclable al infinito
El latón ofrece ventajas incomparables en términos de durabilidad, resiste a la corrosión a las temperaturas extremas y a la presión
Al momento de la fabricación de conectores y racores en latón, todos los desechos generados son reciclados al 100% y valorizados con procesadores de metales para producir nuevos lotes de materias primas, listas a ser trabajadas. Esto hace parte integral del proceso de fabricación de industrias de latón desde siempre, y garantiza una valorización efectiva de desechos con una cadena estable, local y existente desde hace décadas.
100% Compatible con el Agua Potable
Conectores conformes para estar en contacto con el agua potable destinada al consumo humano

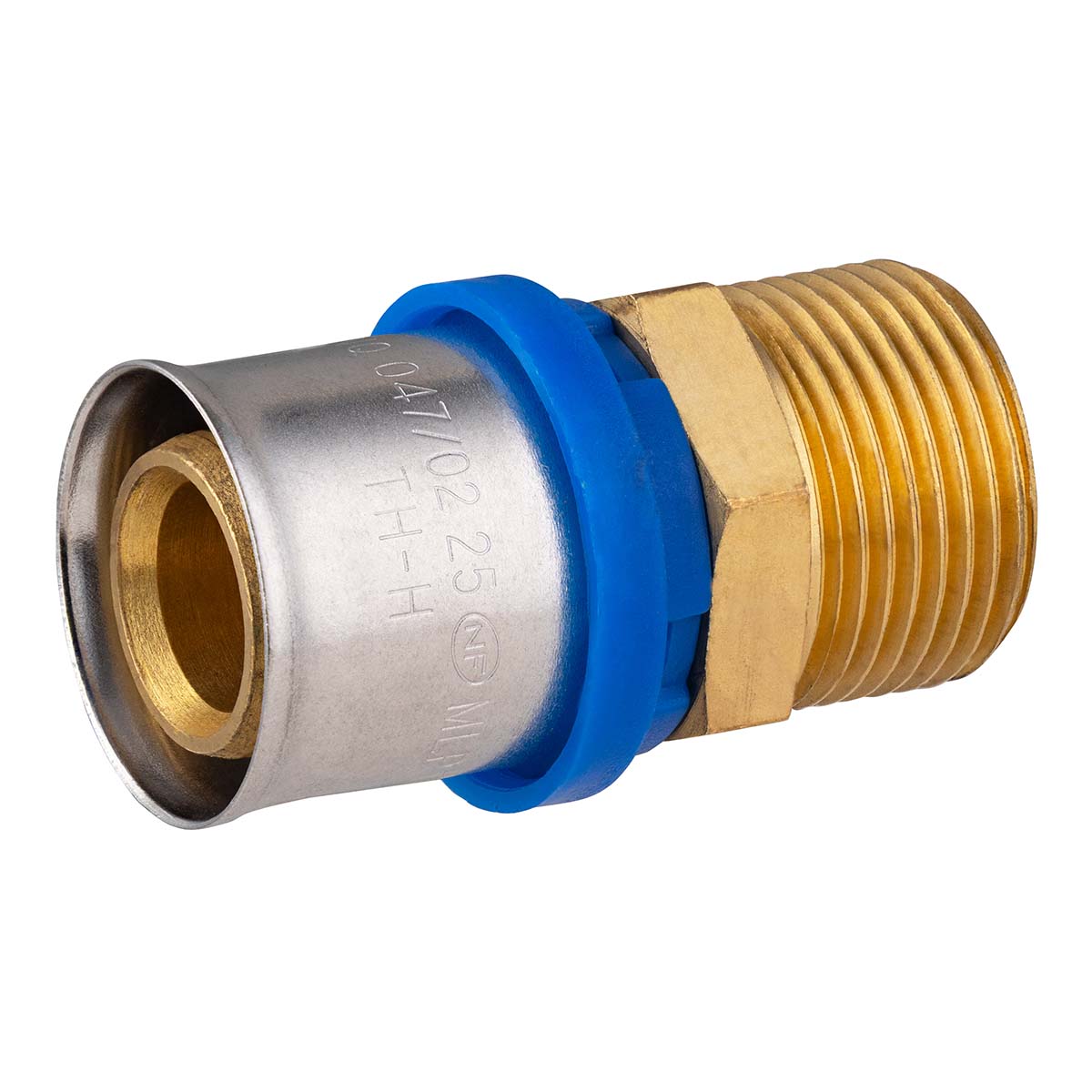

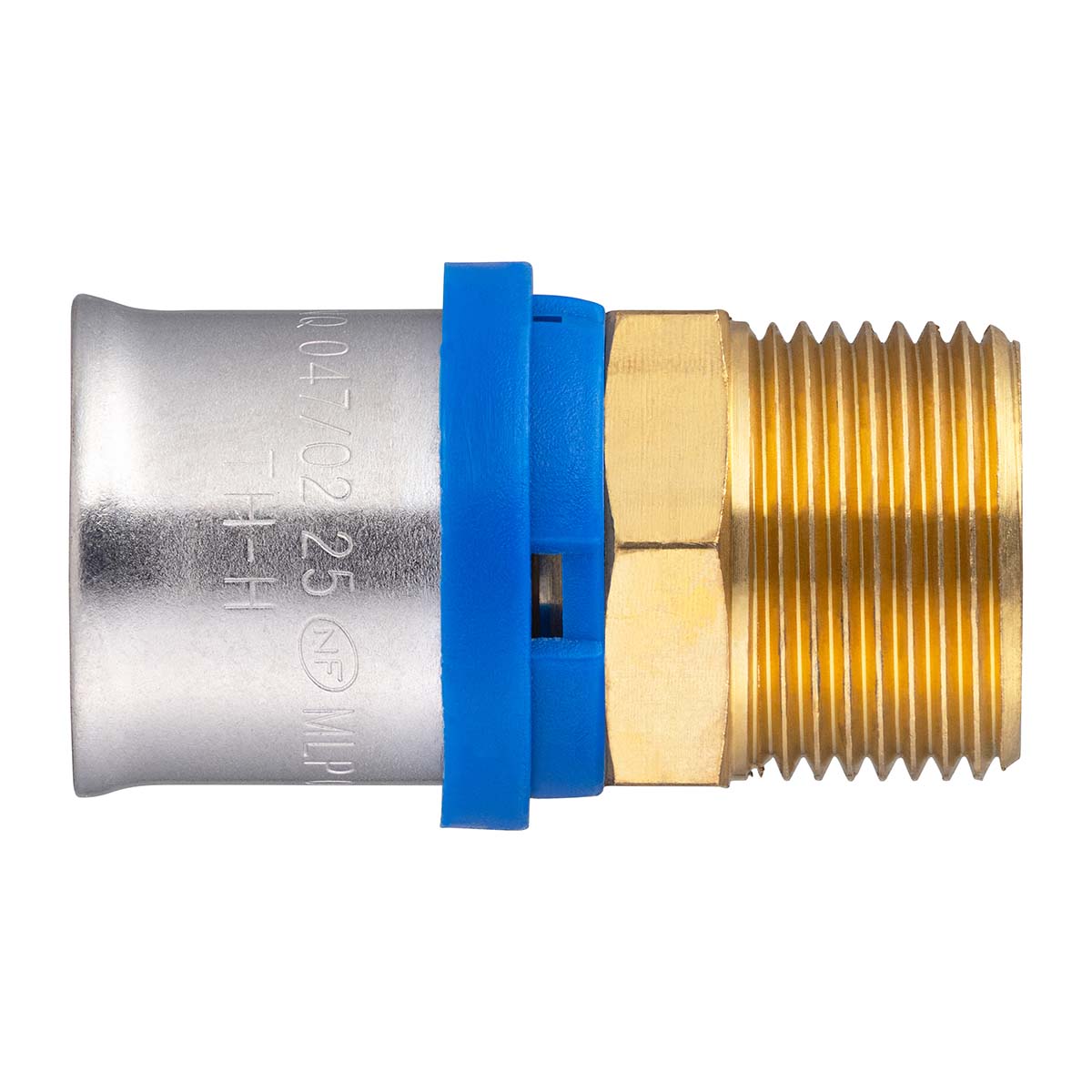

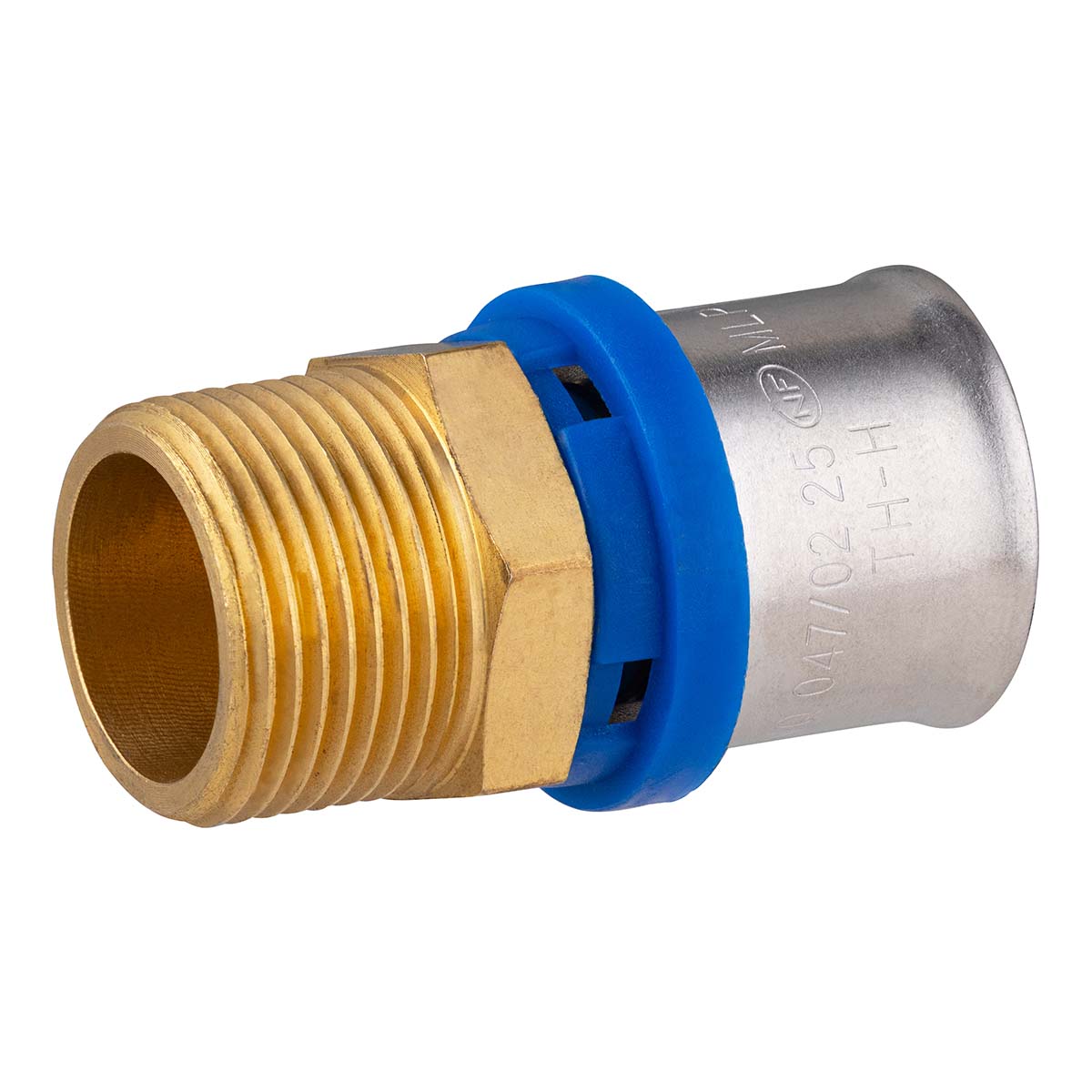

Racor multicapa macho
